產品的用途和主要規格

1.1 產品的用途:

YG086型縷紗測長機將紗管上的試樣紗線用紗框搖取縷紗, 搖取時能選擇搖紗張力, 用于^測定紗線的長度, 供紡織行業紗線的線密度或支數的測定及縷紗強度試驗用。

本產品符合國家標準GB4743《紗線線密度的測定 紗紗法》。

1.2 主要規格:

1.2.1可同時試驗紗綻：6錠

1.2. 2紗錠間距：60mm

1.2.3紗框周長：1000mm±1mm

1.2.4紗框轉速：(50～280)r/min范圍無級調速

1.2.5縷紗圈數選擇范圍：1～9999圈

1.2.6搖紗橫動往復寬度：35mm

1.2.7單根搖取張力范圍：(0～100)cN

1.2.8電源:電壓220v,頻率50Hz

1.2.9外形尺寸(長×寬×高)760mm×660mm×480mm

1.2.10產品重量：55kg

1 產品的結構

2.1紗框:

紗框用六葉葉片組成,紗線卷繞到紗框上呈現六角形.其中一葉為活動式,方便縷紗落下,可避免縷紗落下時其張力對縷紗的影響.

2.2搖紗張力:

用二根開式平行張力調節棒組成的張力調整器，調整紗線與張力調節棒的包角來調整搖紗張力,并經杠桿式張力秤測量之。

2.3 傳動機構

   傳動機構裝在一罩殼內，不易沾灰，保證使用的可靠性。紗框的轉動和搖紗橫動往復移動分別由二只單獨電動機來傳動。

2.3.1紗框傳動：

紗框由單獨直流電動機經承軸及一對皮帶輪傳動，紗框的轉速由電氣控制能無機調速，紗框起動平穩，旋轉到預定圈數的^后一圈自行變慢速，到達預定圈數自動制動，紗框停位正確，平穩。

2.3.2搖紗橫動往復運動：

由單獨同步電動機直接帶動凸輪等速運轉，推動橫動導紗鉤等速橫向往復，使紗線卷繞時做橫向往復運動，較大的橫動往復寬度將減少卷繞時紗線的重疊層數。

2.4縷紗圈數控制機構：

   縷紗圈數由計算機上手動撥盤預選，紗框轉過圈數由無接觸開關轉換信號，由計數器的計數數字顯示紗框轉過圈數，精密的計數器保證了縷紗圈數的選擇控制的正確性。

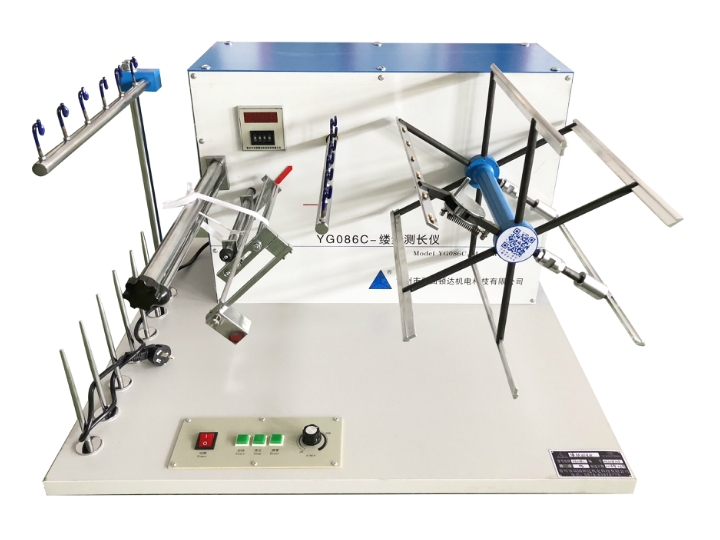

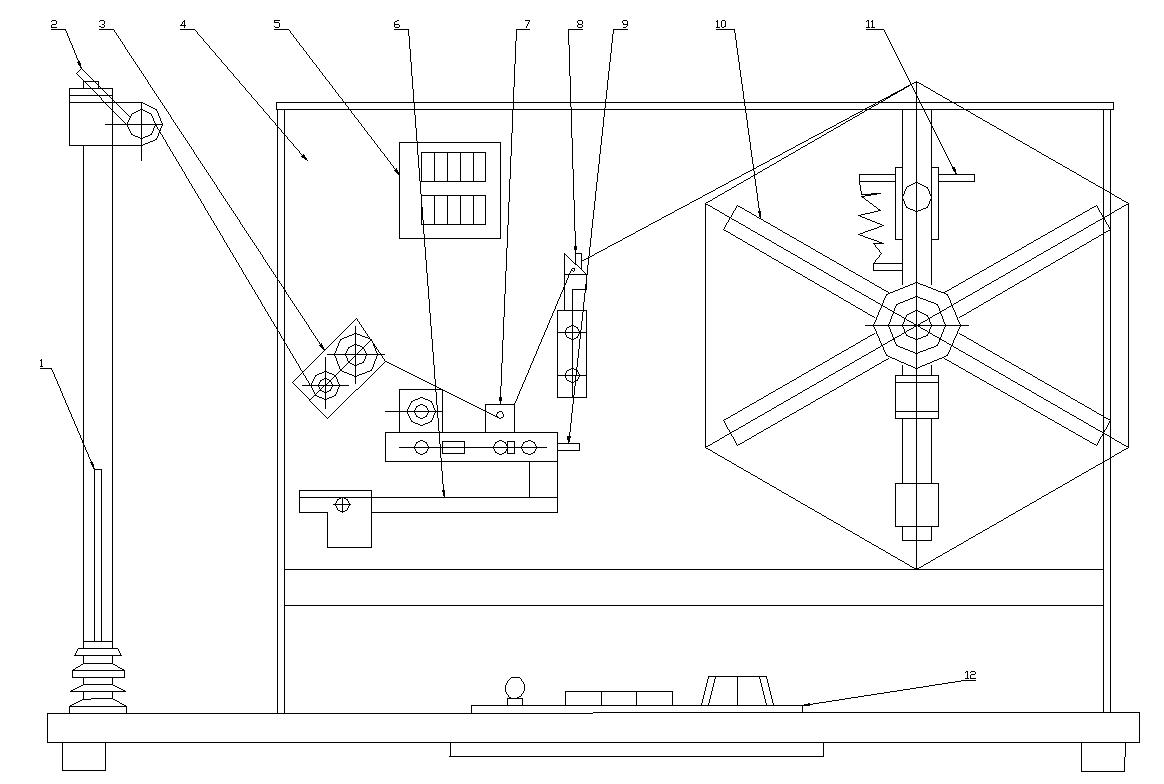

YG086C型縷紗測長機外形示意圖

1、紗錠桿    2、導紗鉤         3、張力調整器    4、面板

5、計數器   6、張力秤         7、張力檢測棒   8、橫動導紗鉤

9、指針      10、紗框          11、手柄         12、電器控制

3  產品的安裝和調整

3.1  產品放在試驗室較牢固的工作臺上使用（工作臺高度約0.8m）,允許墊產品的底腳，使產品的張力秤的秤碼在零位時指針對準面板上的刻線。

3.2   接電源前應檢查電氣部分是否存在受潮等不良現象。

4  產品的操作運轉

4.1 操作前準備工作：

4.1.1 檢查張力秤在零位時指針是否對準面板上的刻線。

4.1.2 接通電源，檢查一下產品空車運轉是否正常。

4.1.3 張力秤上搖紗張力根據單根搖紗張力選定，將在張力秤上秤碼移支所的搖紗張力值處并旋緊秤碼上的滾花螺釘。單根搖紗張力按國家規定的單紗預張力計算，一般為試樣紗線的0.5cN/tex。

表1

a、當6只紗管同時進行搖取縷紗時，張力秤6上的數值等于單搖紗張力。如果同時搖取縷紗的紗管少于本機標準數，張力秤6上的數值可按（1）計算確定，進行搖取縷紗。

1

T=      n.f。（cN）------------------------(1)

     6

式中：T—根據同時搖紗的管數換算后在張力秤6上的數值。

f。－單根搖紗張力，（即單紗初張力）

n－同時搖紗的紗管數

b、各種品質的紗線與張力秤6上的張力檢測棒7的動摩擦系數（u）不同，如果需比較^的控制搖紗張力，張力秤6上的數值可按式（2）計算確定，進行搖取縷紗。

T(μ)=C·T-------------------------- (2)

式中：T(μ)－根據μ的不同計算后在張力秤上的數值。

     C－根據μ的修正系數。

     μ－紗線－張力檢測棒動摩擦系數(用其他儀器實測)

公式(2)中C值可查表2.

表2

4.2  操作順序

4.2.1 將紗管插上紗錠桿1上。

4.2.2 將紗管上的紗線引入導紗鉤2，經張力調整器3，張力檢測棒7，橫動導紗鉤8，然后把紗線端頭逐一扣在紗框10上夾紗片上。

4.2.3 將計數器5手動的按鍵按在所需縷紗圈數。

4.2.4 將電器控制12上的調速旋鈕調在紗框轉速所需要的指示處。一般選擇200r/min左右。

4.2.5 接通電源，按電氣控制12上的“啟動”按鈕（必需在計數器的計數數字清零情況下），紗框旋轉到計數器預選所指示的縷紗圈數，紗框自停。

a、在紗框卷繞縷紗時，特別要注意張力秤游碼在規定搖紗張力值處，張力秤6上的指針9是否指在面板4的刻線處，即卷繞時張力秤處于平衡狀態。如不對，先調整張力調整器3中二根開式平行張力棒與紗線的包角來達到指針9指在面板4的刻線處附近，不得的調整可調電氣控制12上的調速旋鈕，即改變紗框轉速來達到指針9指在面板4的刻線。卷繞縷紗過程中，指針9出現少量的波動是允許的。

b、張力調整器3調整時，一定仍要使紗線沿張力調整器3中一根粗的張力棒上表面經張力檢測棒7下表面到橫動導紗鉤8，卷繞到紗框上，橫動導紗鉤8的高低位置不能隨意變動，否則要影響張力秤6上準確性。

4.2.6 將各縷縷紗的頭尾紗線各自打結接好，接頭長度不超過1cm.

4.2.7 將紗框10上其中一葉活動葉片向內擋落下，逐一取下各縷縷紗后仍將紗框其一葉活動葉片回復原位。

4.2.8重復上述操作，搖取第二批縷紗。

4.3 操作完后，切斷電源。

4.4  必須廢去卷繞時因張力秤6不處于平衡狀態下（即搖紗張力不符合規定）所搖的縷紗。

5  產品的維護保養

5.1 紗框10的周長和張力秤6的示值是在產品出廠時已嚴格校正，不能隨意拆動。

5.2 經常保持儀器的清潔。

6  產品的電氣系統原理及其調整操作

6.1 本產品用單片機控制，能進行人機對話，有以下特點：

6.1.1開機時，紗框在任意位置都能自動準確地停在便于夾紗的位置。

6.1.2用手先按住啟動按鈕，直到開電源開關后放開，計數器顯示中能自動顯示出撥盤預置數。

6.1.3 用手先按住停止按鈕，直到電源開關打開后才放開，紗框開始轉動，調節調速板角上的電位器以使能使紗框慢速轉動及做試驗后的紗框停止位置的正確。

6.2  調速原理

控制電源B1變壓器降壓整流提供給控制電路BV直流電源，KC05移相發生器控制Th1、Th2的導通角。T2、T3管組成電壓負反饋，T4則是電流截止反饋，如果電樞電流超過額定值時T基數電位下降T4截止，由于T4截止T2基極電位長高使T2截止從而KC05電路6移相電壓輸入端電位下降，使Th1、Th2關斷。調節W247K電位器能使電流截止在0.1A～0.5A。W14.7K（面板電位器）能使輸出電壓平滑上升，W3(2.2k)是限幅電位器，防止失控。
