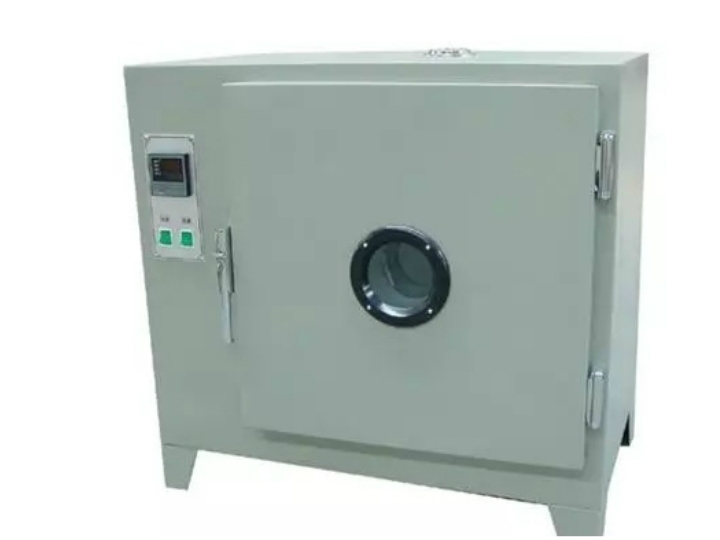

Y101A型系列電熱恒溫鼓風烘箱
主要技術規格一覽表
|
型號
|
電源電壓
|
加熱功率
|
溫度范圍
|
工作尺寸
長×寬×高
|
|
101A-1
|
AC220V
|
2000W
|
室溫~300℃
|
450×350×450
|
|
101A-2
|
AC220V
|
2400W
|
室溫~300℃
|
550×450×550
|
|
101A-3
|
AC380V
三相五線制
|
4500W
|
室溫~300℃
|
600×500×750
|
|
101A-4
|
AC380V
三相五線制
|
6000W
|
室溫~300℃
|
800×800×1000
|
一、用途及特點
1、本公司生產的101A型系列電熱、鼓風烘箱，其工作室尺寸有四種規格。主要適用于工礦企業、大專院校、科研單位、農業、醫療部門等實驗室作烘焙、干燥、熱處理及其它高溫試驗用。
2、本系列烘箱在規定的工作溫度范圍內，當設定某一工作溫度后，由控制儀自動控溫。
3、101A型系列烘箱為強制對流通風式。
二、使用說明
1、烘箱應放置在室內干燥、無腐蝕性氣體環境中，并盡量保持水平。
2、應設置并符合工作電壓及電氣安全要求的專用配電板。并確認插頭上的“相、中、地”各線。
3、在380V三相五線制供電時，五線應為“A、B、C”和中性線N，接地線E，并單獨從烘箱控制室內接地標牌處引出接地線。
4、待一切準備工作就緒，可放入試樣，關上箱門，同時開啟頂部排氣閥。接通電源，即可開啟“電源開關”,“鼓風開關”。
5、101A-3、101A-4型烘箱，為加速升溫，另設置一“加熱開關”，當箱內溫度達到設定值后，應關閉“加熱開關”，以保證箱內溫度的均勻性。
6、溫度設定：按控溫儀面板上“∧”和“∨”鍵，使下排顯示設定值，綠色數碼管顯示為所需值即可。如所需控制溫度為105℃，使綠色數碼管顯示為“105”即可。
三、注意事項
1、本系列烘箱為非防爆型烘箱，凡易燃易爆物品切勿放入箱內，以免發生爆炸事故。
2、烘箱外殼必須有效接地，以確保安全。
3、放置或取出試樣時，請戴好防護手套，以免燙傷手。
4、本系列烘箱，雖能自動恒溫控制，但在使用期間必須有人值班觀察箱內溫度變化，防止發生超溫?fù)p壞試樣。
5、試樣網板的平均載荷為15Kg/m2,放置試樣時切勿過密和超載。工作室底部通風板上不能放置任何物品，以免影響箱內空氣循環。
6、烘箱的電器控制線路，安裝在側面控制室內，平時不能打開控制室門，以免影響電器正常工作。當烘箱發生故障時，請專業人員檢修或接洽本公司，以便及時得到解決。
